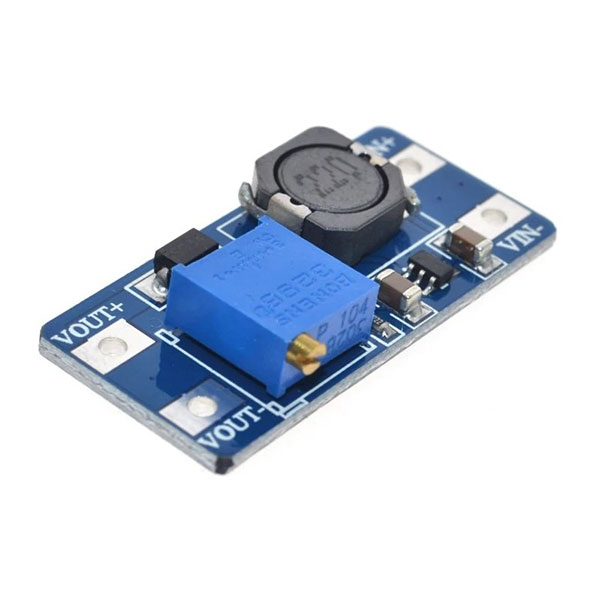

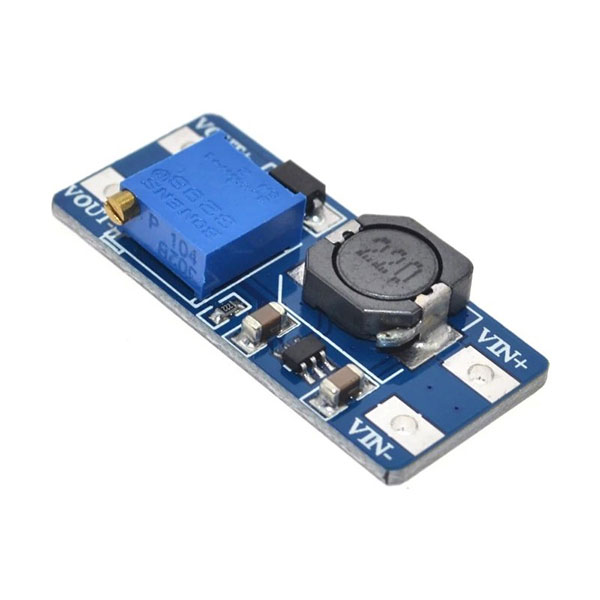

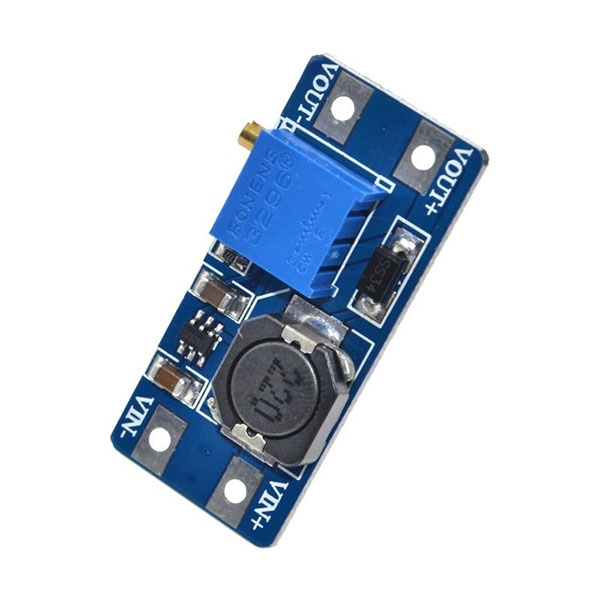

ماژول افزاینده ولتاژ 2 آمپر MT3608
ماژول MT3608 یک ماژول تغذیه DC-DC افزاینده ولتاژ با حداکثر 2 آمپر جریان خروجی است. این ماژول ارزان قیمت می‌تواند ولتاژ ورودی 2 تا 24 ولت را به 5 تا 28 ولت با حداکثر 2 آمپر افزایش دهد.
ماژو‌های افزاینده ولتاژ، ولتاژ ورودی را به ولتاژی بزرگتر افزایش می‌دهند. از آنجا که این ماژول افزاینده است، ولتاژ ورودی باید کمتر از ولتاژ خروجی باشد.
این ماژول از تراشه MT3608 برای افزایش ولتاژ استفاده می‌کند. MT3608 یک تراشه افزاینده ولتاژ سویچینگ با فرکانس ثابت 2 مگا هرتز است که می‌توان حداکثر 2 آمپر جریان خروجی داشته باشد.
این تراشه خازن سرامیکی را به جای خازن الکترولیتی قبول می‌کند و این باعث افزایش طول عمر ماژول می‌شود زیرا مشکل بروز خرابی در خازن‌های الکترولیت را ندارد.
ولتاژ خروجی این ماژول متغیر است. تغییر ولتاژ با استفاده از مولتی‌ترن (پتانسیومتر) روی برد انجام می‌شود. با چرخاندن پتانسیومتر در جهت عقربه‌های ساعت، ولتاژ خروجی کاهش و با چرخاندن در جهت خلاف عقربه‌های ساعت، ولتاژ خروجی افزایش پیدا می‌کند.
نکات مهم در استفاده از ماژول افزاینده ولتاژ
ولتاژ ورودی نباید بیشتر از حداکثر ولتاژ ورودی مجاز باشد.
حداکثر جریان خروجی و ورودی نباید بیشتر از 2 آمپر باشد.
ولتاژ خروجی نباید بیشتر از ولتاژ ورودی باشد.
اگر خروجی تنظیم نمی‌شود، ولتاژ ورودی برابر یا بیشتر از خروجی است، باید ولتاژ ورودی کمتر از خروجی باشد. پتانسیومتر را در جهت خلاف عقربه‌های ساعت بچرخانید تا ولتاژ خروجی بیشتر از ورودی شود یا این که ولتاژ ورودی را کم کنید.

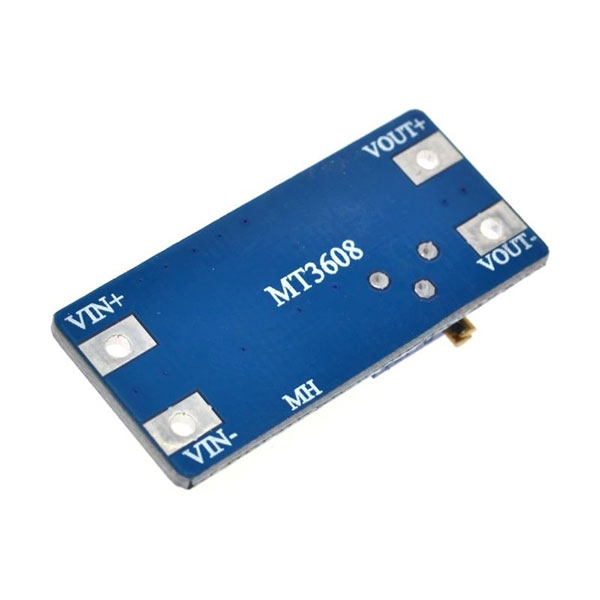

پایه‌های ماژول افزاینده ولتاژ 2 آمپر MT3608
VIN+: ولتاژ ورودی
VIN-: زمین
VOUT+: ولتاژ خروجی
VOUT-: زمین
DC-DC Converter Step-Up 5-28V 2A – MT3608
The MT3608 2A Max DC-DC Step Up Power Module Booster Power Module is a low-cost module that can step-up a 2 to 24V input voltage up to a 5 to 28V output at up to 2A.
DC-DC boost converters step up the input voltage to a higher voltage while also stepping down the available current since the module can’t output more power than its inputs.
This boost converter is adjustable and capable of outputting a voltage in the range of 5.0 to 28V at a continuous current of up to 1.5A depending on input/output voltage settings with 1A available with most settings.
Since it is a boost converter, the input voltage must be lower than the output voltage.
The device is able to use low ESR bulk ceramic capacitors rather than electrolytic caps which avoids long-term aging concerns and contributes to the compact packaging.
The MT3608 converter IC has over-current and thermal limiting features built-in to safely shut the device down if driven too hard.
